轴线（AXIS）

Create（创建）

根据所选的“alignment（对齐）”参数与附加元素（如“placements（定位）”和“variables（变量）”）和从属轴，创建桥梁轴线。

桥梁构件和下部结构都可以依附于桥梁轴创建。

您可以在SOFiSTiK: Axis dialog（SOFiSTiK：轴线对话框）章节中找到有关轴线定义的更多信息。

1. 点击“SOFiSTiK Bridge” 选项卡  Create（创建）面板   (Axis) 下拉 (Create)（创建）

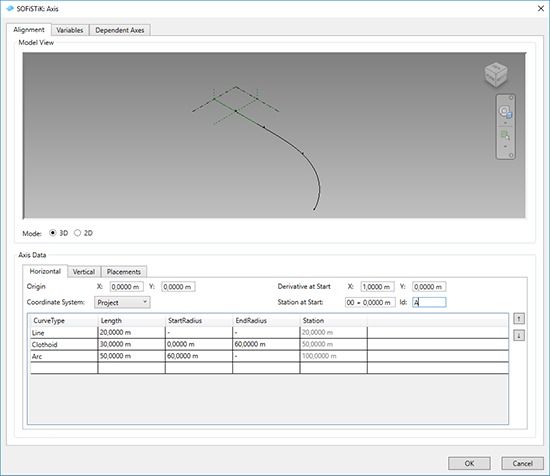

SOFiSTiK：轴线对话框显示。

2. 在Alignment（对齐）选项卡中，您可以定义沿轴线的“horizontal（水平）”对齐、“vertical（垂直）”对齐和“placements（定位）”。

3. 在 Variables（变量）选项卡中，您可以定义变量，这些变量表示桥梁沿轴的变化。稍后，在创建或编辑Superstructure（上部结构）时，您可以将变量分配到相应的参数上。

4. 在Dependent Axes（辅助轴）选项卡中，您可以使用U，V偏移量来定义其他从属轴。

5. 点击“OK”完成轴线定义。

Edit（编辑）

编辑以前创建的轴线。您可以轻松地应用SOFiSTiK Axis dialog（SOFISTIK轴线对话框）中的任何更改并更新桥梁轴线。

1. 点击“SOFiSTiK Bridge”选项卡  Create面板  (Axis) 下拉   (Edit)（编辑）

2. 选择一条轴线。

SOFiSTiK：轴线对话框显示以前输入的数据。

3. 调整参数值和其他设置后，单击“OK”确认更改。

4. 轴线和连接到编辑轴线的所有单元将根据当前定义进行更新。

清注意

请务必仔细修改桥梁轴线。因为连接到轴线上的所有单元都将被自动更新，因此在编辑轴线之前，请考虑断开某些单元与轴线的连接。

Disconnect（断开）

断开轴线与所有其他单元的连接。断开连接的单元将会失去对轴线的依赖性，并且在编辑轴线后不会被更新。

1. 点击“SOFiSTiK Bridge”选项卡  Create面板   (Axis) 下拉    (Disconnect)（断开）

2. 选择一条轴线。

3. 桥梁构件和下部结构与选定的轴线断开连接。

Export（输出）

您可以将轴线的定义输出到外部文件（JSON扩展名）。导出的轴线可以被导入到相同或其他Revit项目中。

1. 点击“SOFiSTiK Bridge”选项卡  Create面板   (Axis) 下拉   (Export) （输出）

2. 选择一条轴线。

SOFiSTiK：“Select Source File（选择源文件）”窗口显示

3. 选择目标目录和文件名，然后单击“保存”进行确认。

请注意

为了将轴线导出到JSON文件，必须先保存该项目。

Import（输入）

您可以从外部文件导入轴线定义。目前仅支持之前使用Axis Export （轴线输出）功能创建的JSON文件。

1. 点击“SOFiSTiK Bridge”选项卡  Create面板   (Axis) 下拉   (Import) （输入）

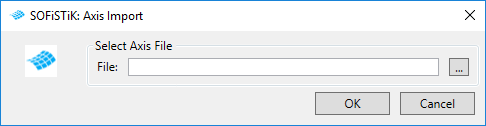

SOFiSTiK：轴线输入对话框显示

2. 选择源文件并单击“OK”确认。

3. 轴线被导入到项目中。
