悬臂式挡土墙后地下水重量如何考虑

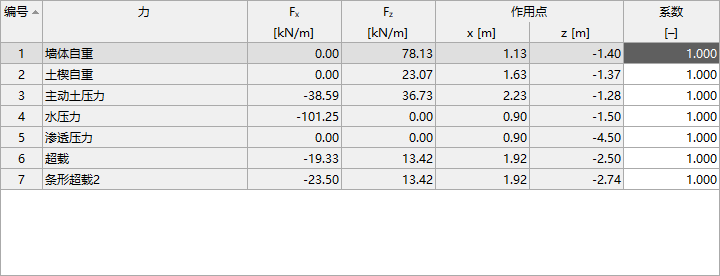

这是最后一个截面计算后的结果,考虑了地下水的重量

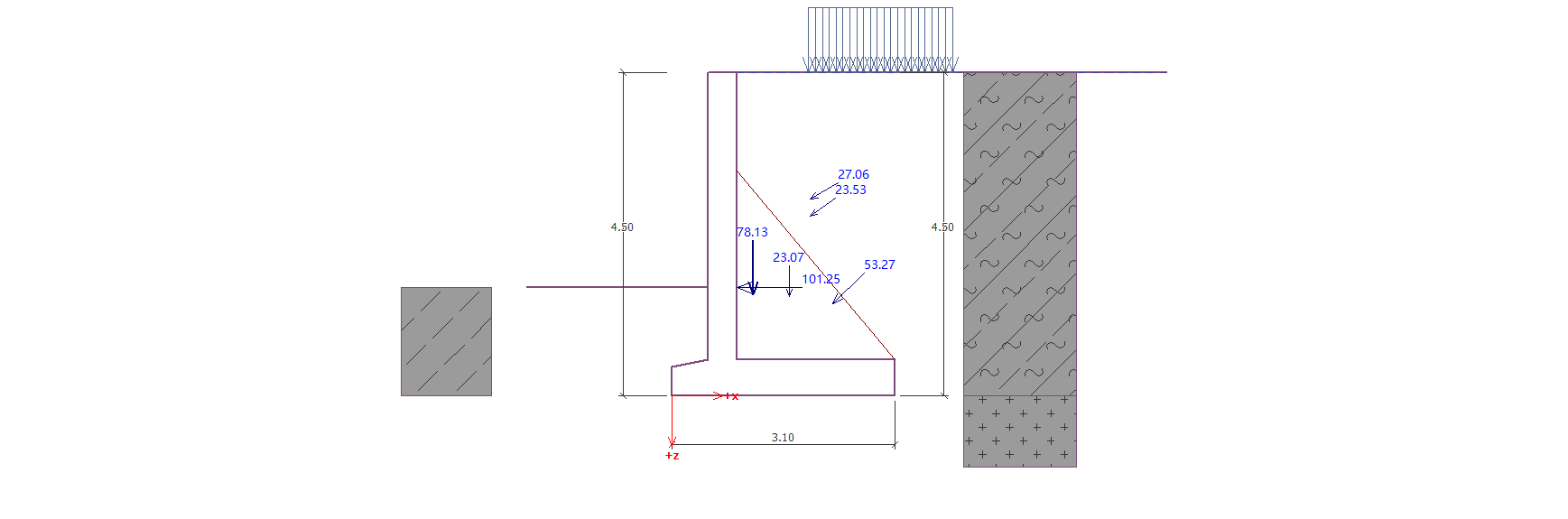

这是其它截面,没有考虑

以上两种情况均考虑地下水在墙后土体顶面

已邀请:

库仑刘工 - 库仑工程师

赞同来自: 库仑张崇波

这个其实是水对墙背的压重,当墙背倾斜时才会有,竖直时没有压重。前面的截面可以调成倾斜的,也是有压重的。


当然,当墙背倾斜方向改变之后,力的方向也变,压重就会变成浮力。


比你幸福 - 工程师

赞同来自:


这是上皮水平时,水压为0


这是上皮倾斜,水压不为0,等于墙背填土体积乘以10
