GEO5某加筋土石笼挡墙稳定性及数值分析

1.项目简介

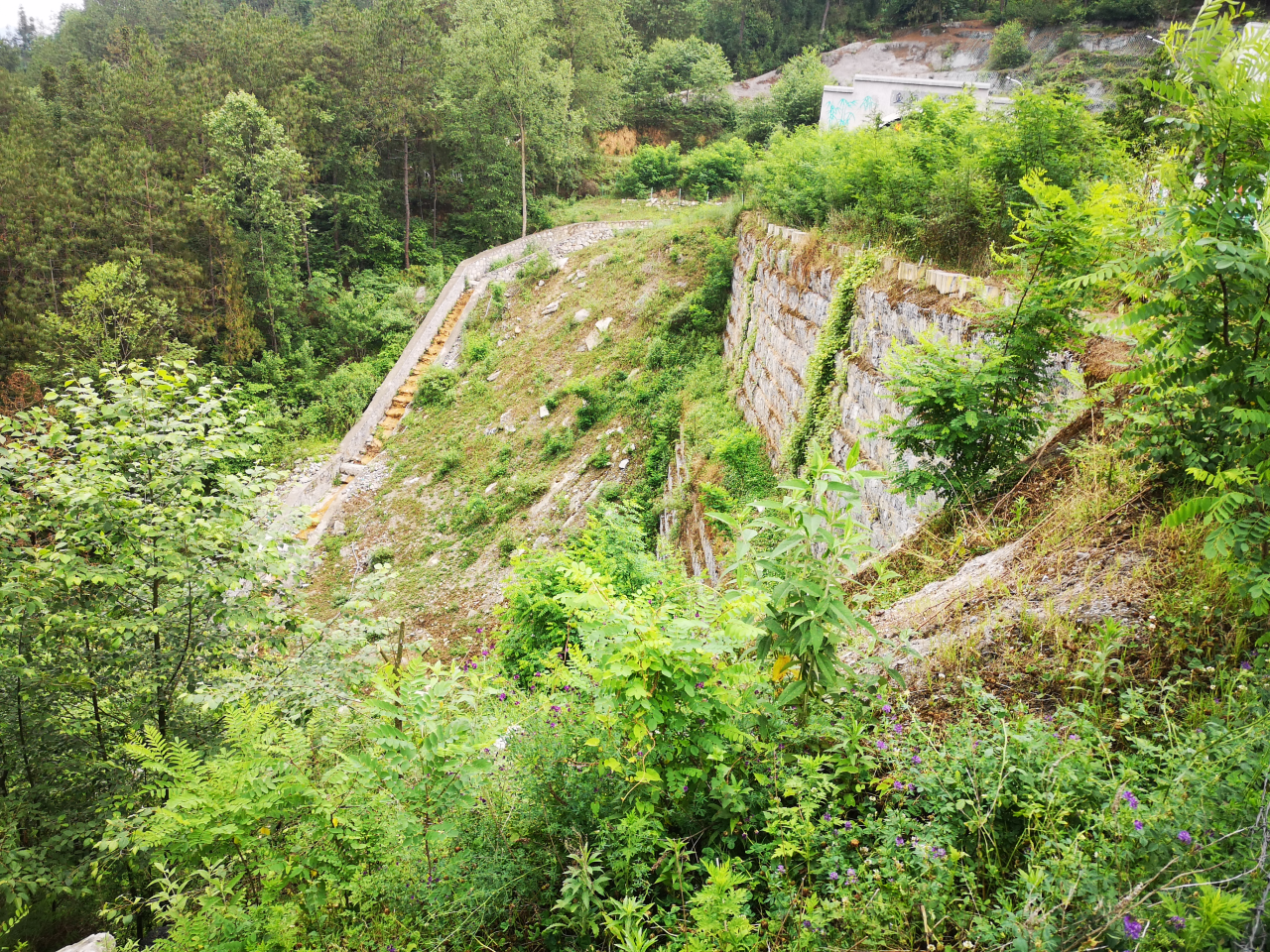

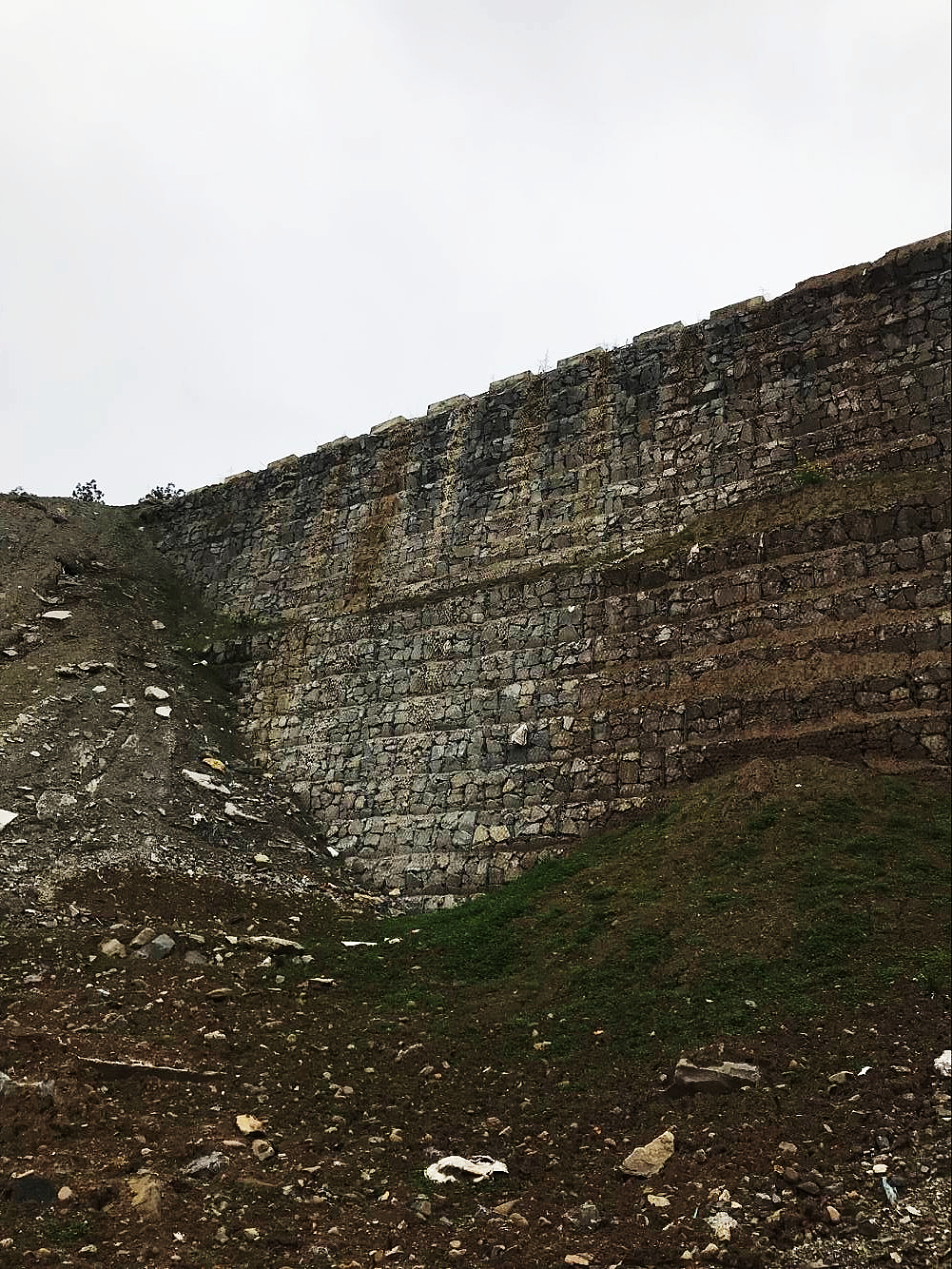

       某公路路基填方工程采用加筋土石笼挡墙支护，路堤高25m，采用砂砾石层无黏性土回填，下伏原状地层为强风化砂岩。

       石笼采用高度为1m，宽度为0.8m的网箱结构，每层偏移0.2m，总共25层，层间铺设筋带，筋带最大长度18，最小长度7m，筋带抗拉强度为150kN/m。路面考虑20kPa车辆均布荷载。

       采用GEO5石笼挡墙模块，可以实现石笼挡墙后加筋带分析，除了计算整体倾覆滑移和筋带的抗拉抗拔，还可以验算石笼挡墙局部稳定性和网箱结构稳定性；通过GEO5有限元，还可以进一步分析高填方路堤边坡应力应变，筋带受力分布情况。

图1：基本模型

2、石笼挡墙模块分析

图2：倾覆滑移计算

图3：石笼局部稳定性和网箱结构验算

图4：整体圆弧稳定性计算

3、有限元分析

图5：主应力分析

图6：剪应变分析

图7：筋带力及分布计算

4、分析结论

       通过以上分析可以得到：高填方边坡整体稳定性、倾覆滑移稳定性满足设计要求，局部稳定性满足，但坡脚区域安全储备略低；通过数值分析，可以判断坡脚区域应力较为集中，剪切应变略大，坡脚区域应做好防护工作。
